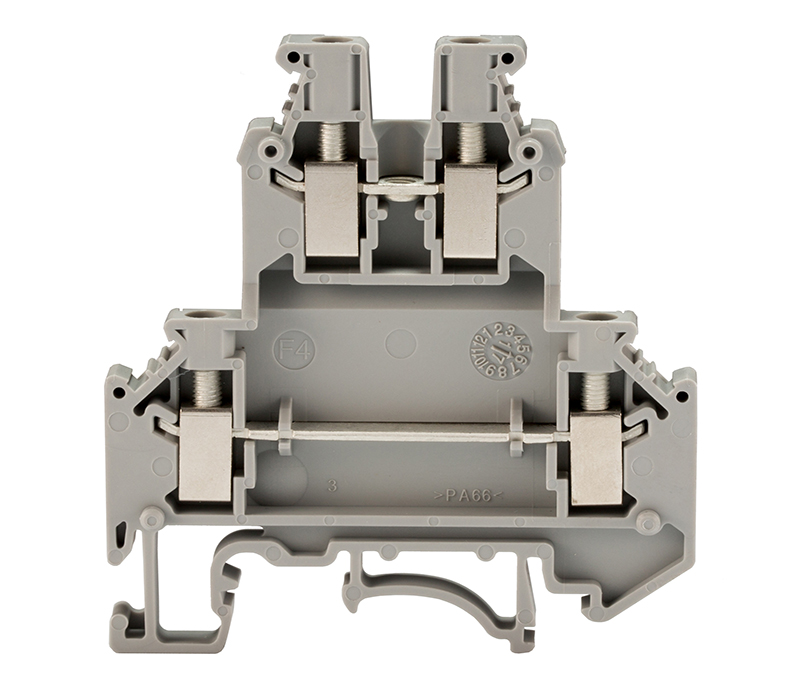

UK框式螺釘壓接端子
UKK3
- 價格1.5/只
- 產品描述：成曼電氣生產的UKK3采用框式螺釘壓接結構，上下雙層設計，四個壓線框均采用2.5平方毫米接線能力，電流過載能力32A，電壓承受能力500V。產品在尺寸設計方面采用和UKK5相同的外形尺寸，只在厚度方面略有不同，所以在擋板和安裝導軌方面可使用相同型號的產品。
成曼電氣生產的UKK3采用框式螺釘壓接結構，上下雙層設計，四個壓線框均采用2.5平方毫米接線能力，電流過載能力32A，電壓承受能力500V。產品在尺寸設計方面采用和UKK5相同的外形尺寸，只在厚度方面略有不同，所以在擋板和安裝導軌方面可使用相同型號的產品。
一.參數
|
產品國際標準： |
IEC60947-1 |
GB14048 |
|
|
額定電壓電流： |
500V（伏特） |
32A（安培） |
|
|
標準接線范圍： |
最小線徑0.2mm |
最大線徑2.5mm |
|
|
接觸體材質： |
黃銅H58（主體采用黃銅鍍鋅，螺釘采用鐵鍍鋅） |
||
|
絕緣體材質： |
PA66工程塑料 |
||
|
阻燃等級： |
94-V-0 |
||
|
產品標準尺寸： |
厚度 5.2mm |
寬度56mm |
高度60.7mm |

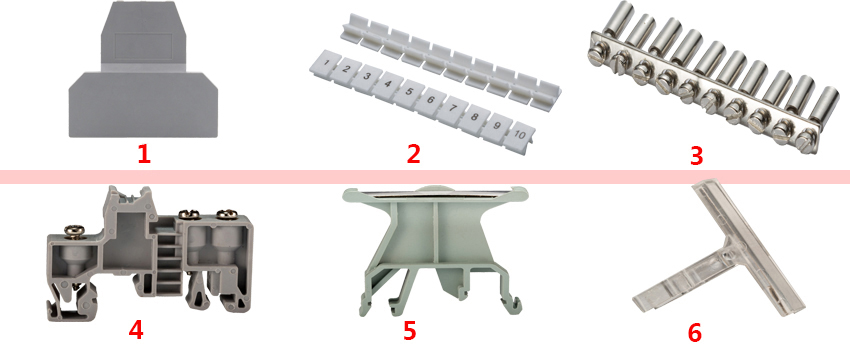

二.產品配件
1.UKK3雙層接線端子擋板D-UKK3/5適用于UKK3和UKK5兩個規格的雙層端子。
2.標記條采用的是ZB5系列，數字包括1-100，橘色標記10-100可供選擇，特殊要求可定制。
3.中心式橋接件采用的是FBI10-5，此款橋接件適用于所有產品厚度為5.2毫米的端子。
4.適用于UKK3雙層端子的固定件有E/UK,EW-35,SUK-E,E/AL-NS-35。
5.標記端子和標記夾型號為UK-B1,UBE/D,KLM-A。

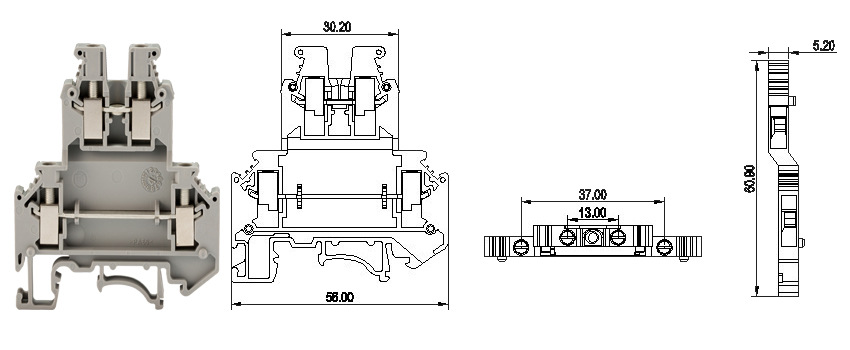

三.產品尺寸
UKK3雙層接線端子高度62毫米，寬度56毫米，厚度5.2毫米，適用于各種2.5平方毫米接線環境，此款產品憑借上下雙層特點可有效減少導軌安裝長度和減少施工時間。其產品上層可使用橋接件短接，由于產品厚度5.2毫米，所以可使用FBI10-5進行短接。標記條使用為ZB5.
四.生產
產品采用人工生產，與MBKKB2.5雙層接線端子不同的是UKK3端子下端無法使用橋接件短接。在配件裝配中，需要先將壓線框放入塑料件中，然后輔助將產品依次重疊起來，裝入螺釘，壓螺釘?shù)轿?，然后在慢慢擰緊螺釘，最后包裝入庫。
